Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети, таких как:
- выход действующего значения напряжения за пределы допустимых порогов;
- нарушение последовательности и слипание фаз;
- нарушение полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).
Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:
- порог срабатывания по максимально допустимому значению напряжения;
- порог срабатывания по минимально допустимому значению напряжения;
- порог допустимого значения перекоса фаз;
- время срабатывания реле при аварийном снижении напряжения;
- время срабатывания реле при прочих видах аварии сети;
- задержку времени включения нагрузки после восстановления параметров сети.
Технические характеристики:
| Частота сети, Гц | 45 – 65 |
| Номинальное линейное / фазное напряжение, В | 220/380 |
| Диапазон регулирования по Umin, в процентах от номинального | 5-25 |
| Диапазон регулирования по Umax, в процентах от номинального | 5-25 |
| Потребляемая мощность (под нагрузкой), ВА, не более | 3 |
| Максимальный коммутируемый ток выходных контактов, А | 5 |
| Номинальное напряжение изоляции, В | 450 |
| Степень защиты лицевой панели | IP40 |
| Степень защиты клеммника | IP20 |

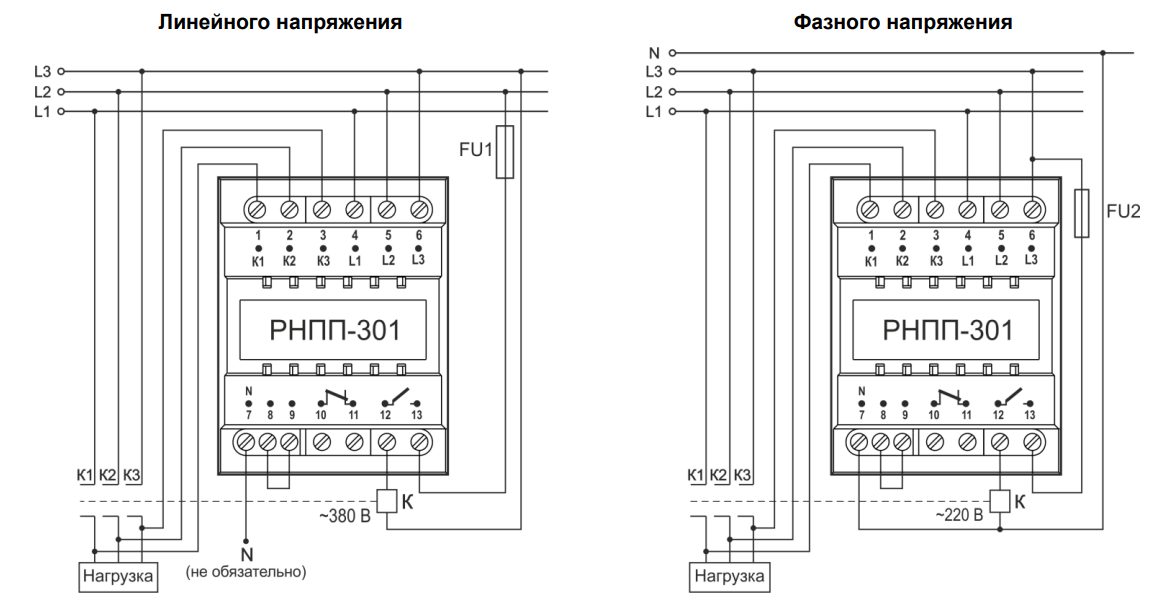

Схема подключения РНПП-301 с выбором контроля:
Убедительно просим вас быть внимательными при оформлении заказа на РНПП-301, не путайте обозначения, а если не знаете или не уверены обратитесь к менеджерам нашей компании.
