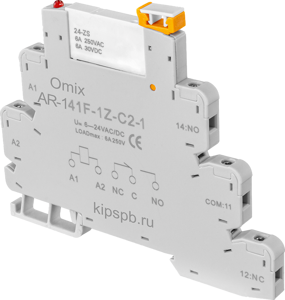

Omix AR-141F Интерфейсный модуль электромеханического реле

Заказать прямо сейчас

AR-141F-2   AR-141F-2 новое   AR-141F-2 лучшее

Интерфейсный модуль электромеханического реле Omix AR-141F предназначен для коммутации и переключения в цепях управления и сигнализации постоянного или переменного напряжения. Оптимально подходит для организации релейных логических схем, а также для развязки и согласования управляющих выходов приборов (терморегуляторов ТРМ, контроллеров ПЛК, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой.

У промежуточного реле два назначения:

  • множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно;

  • усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Особенности Omix AR-141F:

  • Трехъярусная монтажная колодка оснащена винтовыми клеммами
  • Монтажная колодка изготовлена из негорючего, прочного и упругого материала, устойчивого к ошибкам при монтаже и эксплуатации
  • Светодиодный индикатор состояния
  • Взаимозаменяемость с аналогичными реле других производителей
  • Ультратонкий корпус 6 мм позволяет экономить пространство в шкафу
  • Аналог реле Finder (серии 34, 35 и 38), ABB (серия CR-S), Schneider Electric (серия RSL1GB), Phoenix Contact (серия REL-MR), KIPPRIBOR (серия PYF-011BE)

Технические характеристики Omix AR-141F:

Параметр

Omix AR-141F-3

Omix AR-141F-2

Выходной контакт 1 переключающий
Коммутационная способность реле ~6 А, 250 В/=6 А, 30 В
Механическая износостойкость  ≥ 107 циклов
Электрическая износостойкость ≥ 104 циклов
Напряжение пробоя (между катушкой и контактами) 4 кВ (в течение 1 минуты)
Напряжение пробоя (между группами контактов) 1 кВ (в течение 1 минуты)
Перенапряжение (между катушкой и контактами) до 6 кВ
Сопротивление контактов (при =1 А, 6 В) 100 мОм
Сопротивление изоляции (при =500 В) 1000 МОм
Время включения/выключения 8/4 мс
Материал контактов Серебряный сплав (AgNi)
Номинальное входное напряжение ~220 В ≅24 В
Номинальное напряжение питания катушки реле Uном =60 В =24 В
Напряжение включения =45 В =18 В
Напряжение выключения =3 В =1,2 В
Максимальное напряжение =90 В =36 В
Сопротивление катушки 16600×(1±15%) Ом 3390×(1±15%) Ом
Мощность катушки 0,21 Вт 0,17 Вт
Максимальное напряжение переключения 400 В 125 В
Максимальный ток переключения 6 А
Максимальная мощность переключения 1500 ВА 180 Вт
Условия эксплуатации −40...+85°С, 5...85%RH
Тип клемм Винтовые
Габаритные размеры
- Интерфейсное реле LR-SH-124D
- Трехъярусная монтажная колодка
18,5×28×5 мм
89×6×79 мм
Вес
- Интерфейсное реле LR-SH-124D
- Трехъярусная монтажная колодка
5 г
25 г

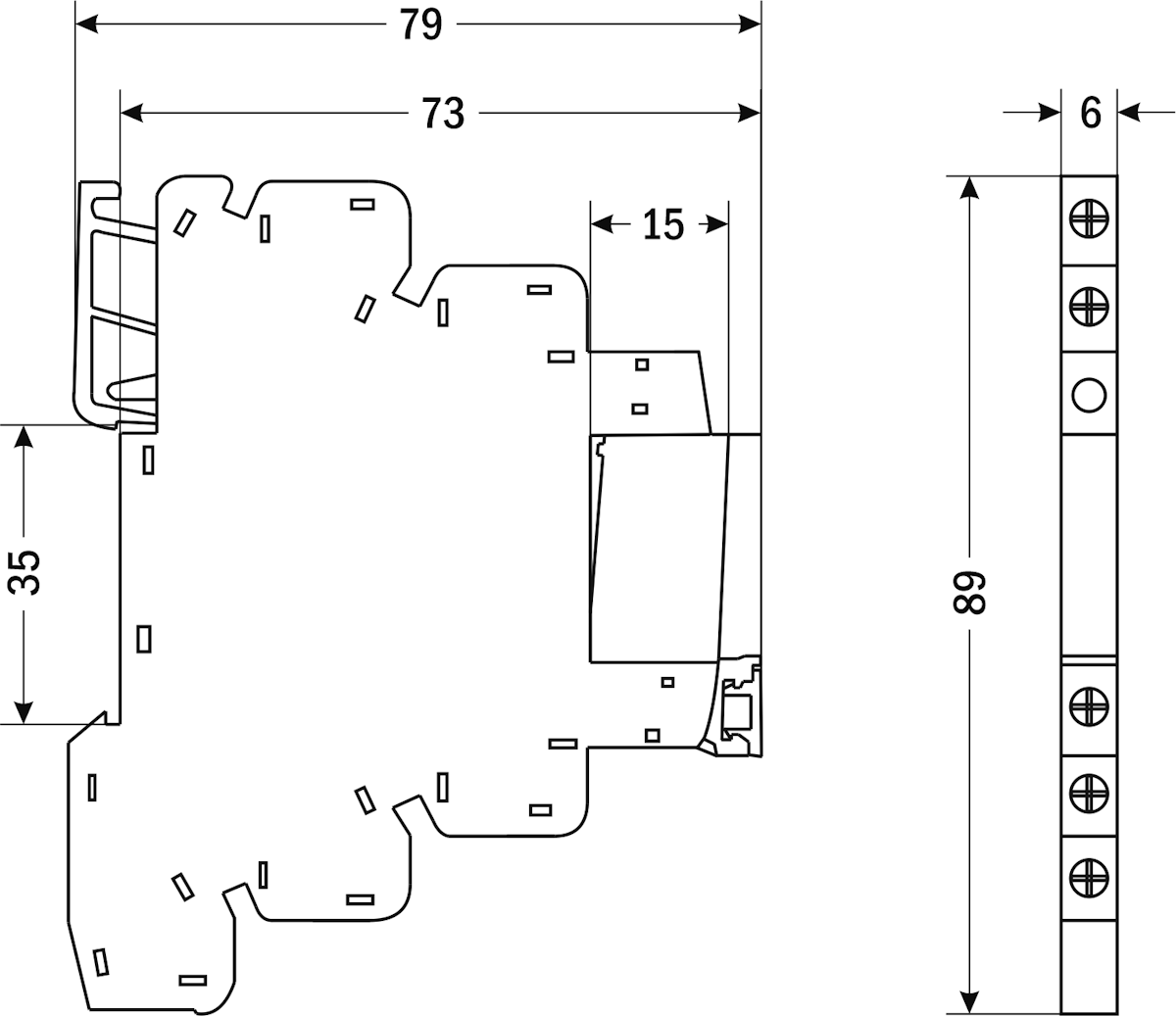

Габаритные размеры:

AR-141F-2 чертеж



В связи с тем, что производитель или импортер оставляют за собой право изменять конструкцию, технические характеристики, функции, внешний вид и комплектацию товара без предварительного уведомления,  убедительная просьба при заказе внимательно проверять все технические характеристики и параметры. При возникновении вопросов обязательно свяжитесь  с менеджерами нашей компании посредством телефонной связи или электронной почты.

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.
