Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода
- Температура рабочей среды: −20…180°С
- Рабочее давление: 0,05...1,6 МПа
- Диаметр условного прохода: 25...150 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F1"...F6"
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Работа при высоком давлении до 1,6 МПа
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С | |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 25...150 мм | |
| Присоединение | Фланцевое F1"...F6" | |
| Катушка | S21H, ASE21B, AS1320Ex, AS282Ex, IP65 (для Ду=25...50 мм) YG1B, IP54 (для Ду=65...150 мм) |
|
| Питание |
~220 В, ~110 В*, ~24 В* * Кроме ASE21B |
|
| Мощность |
S21H: 22 ВА (АС), 15 Вт (DC) |
|

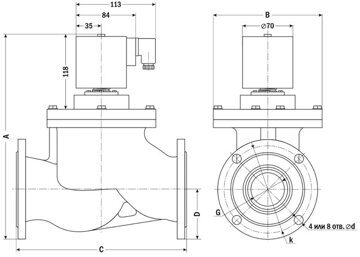

Габаритные размеры:
(Ду=25...50 мм)
| Размер, мм | AR-YCP3125F | AR-YCP3132F | AR-YCP3140F | AR-YCP3150F |
| A | 185 | 190 | 210 | 220 |
| ∅B | 113 | 133 | 140 | 158 |
| C | 127 | 158 | 160 | 190 |
| G | F1" | F1¼" | F1½" | F2" |
| ∅ d | 14 | 18 | 18 | 18 |
| k | 87 | 100 | 110 | 125 |
(Ду=65...150 мм)
| Размер, мм | AR-YCP3165F | AR-YCP3180F | AR-YCP3100F | AR-YCP31125F | AR-YCP31150F |
| A | 342 | 357 | 392 | 422 | 543 |
| ∅B | 177 | 226 | 248 | 264 | 285 |
| C | 280 | 297 | 340 | 390 | 480 |
| D | 92 | 99 | 110 | 123 | 143 |
| G | F2½" | F3" | F4" | F5" | F6" |
| d | 18 | 18 | 18 | 18 | 21 |
| k | 146 | 162 | 180 | 212 | 240 |
| Кол-во отверстий | 4 | 8 | 8 | 8 | 8 |
