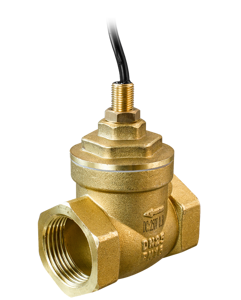

Датчик-реле потока лепестковый ДР-ПП-05 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Особенности ДР-ПП-05:
- НО-контакт. При наличии потока контакт геркона замыкается
- Высокий ресурс срабатываний
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
Технические характеристики ДР-ПП-05:
Параметр |
Значение |
|||||
| ДР-ПП-05-15 | ДР-ПП-05-20 | ДР-ПП-05-25 | ДР-ПП-05-32 | ДР-ПП-05-40 | ДР-ПП-05-50 | |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости | |||||
| Максимальное давление рабочей среды | 1,5 МПа | |||||
| Температура рабочей среды | −40...+120°С | |||||
| Минимальный расход | 3 л/мин | 3,5 л/мин | 3,5 л/мин | 4 л/мин | 4 л/мин | 5 л/мин |
| Максимальный расход | 15 л/мин | 20 л/мин | 50 л/мин | 80 л/мин | 120 л/мин | 200 л/мин |
| Коммутируемая мощность | 70 Вт | |||||
| Максимальный коммутируемый ток | =0,3 А (при =24 В) | |||||
| Максимальное коммутируемое напряжение | =220 В, ~250 В | |||||
| Длина провода | 455 мм | |||||
| Степень пылевлагозащиты | IP55 | |||||
| Материал | Латунь | |||||
| Присоединение | внутр. G½" |
внутр. G¾" |
внутр. G1" |
внутр. G1¼" |
внутр. G1½" |
внутр. G2" |
| Монтажное положение | Горизонтальное | |||||
| Габаритные размеры | 78×49×27 мм | 83×56×32 мм | 92×68×40 мм | 98×71×47 мм | 105×80×54 мм | 120×96×67 мм |
| Вес | 223 г | 280 г | 437 г | 530 г | 706 г | 1133 г |
Габаритные размеры:
Размер, мм |
Значение |
|||||
| -15 | -20 | -25 | -32 | -40 | -50 | |
| A | 78 | 83 | 92 | 98 | 105 | 120 |
| B | 15 | 18 | 20 | 26,7 | 30,5 | 38 |
| C | 49 | 56 | 68 | 71 | 80 | 96 |
| ∅D | 12 | 18 | 24 | 28 | 32 | 40 |
| E | 27 | 32 | 40 | 47 | 54 | 67 |
| ∅M | 29 | 34 | 43 | 46 | 50,5 | 65 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
