ДР-ПП-03 реле потока поршневое подпружиненное

др-пп-03 др-пп-03 нов2



Датчики-реле потока поршневые подпружиненные серии ДР-ПП -03-15  и ДР-ПП-03-20  предназначены для контроля потока воды через трубопровод, а также для управления исполнительными механизмами для защиты оборудования от «сухого хода». При наличии потока в трубопроводе датчик-реле подает сигнал на выводы.
Принцип  работы  датчиков-реле  основан  на  перемещении  подпружиненного поршня внутри прибора. Поршень смещается под действием давления потока жидкости и, воздействуя своим магнитом на контакты геркона, замыкает их. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием пружины, что приводит к размыканию контактов.

Особенности:

  • НО-контакт. При наличии потока контакт геркона замыкается
  • Высокий ресурс срабатываний

Технические характеристики:

Параметр ДР-ПП-03-15  ДР-ПП-03-20
Рабочая среда Вода и другие неагрессивные жидкости
Мах давление рабочей среды 1,5 МПа
Температура рабочей среды −10...110°С
Минимальный расход  1 л/мин  3 л/мин
Максимальный расход  20 л/мин
Мах коммутируемая мощность 50 Вт
Мах коммутируемый ток =0,5 A (при =24 В)
Мах коммутируемое напряжение =220 В
Присоединение  K½" K¾"
Длина провода  440 мм
Материал Латунь
Степень защиты  IP55
Монтажное положение Универсальное
Габаритные размеры 73×32×44 мм  73×34×44 мм
Вес 310 г 322 мм

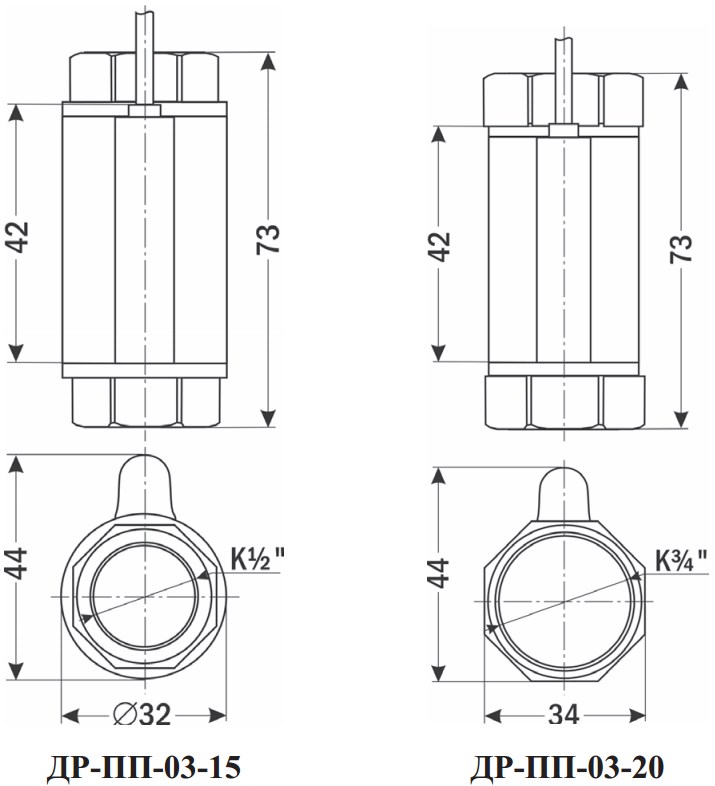

Габаритные размеры

 Документация:

Руководство по эксплуатации ДР-ПП-03 скачать...
