ИНТЕГРАФ-3410 видеографический безбумажный регистратор-контроллер термообработки

интеграф 3410

Безбумажный регистратор-контроллер ИНТЕГРАФ-3410 выполняет следующие функции:

  • Измерение, регулирование и регистрация температуры в зонах электротермического оборудования (1/2/3 зоны)
  • ПИД-регулирование температуры по алгоритму «разогрев-выдержка-охлаждение». Сигнализация об окончании времени выдержки. По окончании времени выдержки возможно отключение нагрева, либо поддержание заданной температуры. Регуляторы имеют дискретные ШИМ и аналоговые токовые сигналы управления
  • Формирование дискретных сигналов сигнализации с помощью 4 компараторов на каждую зону регулирования (2 компаратора с фиксированными функциями для сигнализации "Выход температуры за пределы технологического допуска" и "Аварийный перегрев в зоне", 2 – свободно конфигурируемые функции). Для всех функций компараторов доступны настройки задержки включения/выключения и отложенной сигнализации при первом выполнении условия срабатывания. Сигналы компараторов могут быть поданы на выходы на реле (до 3 выходов).
  • Формирование сигналов 3 таймеров: таймер "Пуска", таймер "Выдержка", таймер "Готовность". Сигналы могут быть поданы на выходы на реле (до 3 выходов)
  • Настройка техпроцесса путем выбора рецептур из библиотеки. Объем библиотеки - 20 рецептов. Рецептуры задаются с помощью встроенного редактора.
  • Независимый контроль и защита оборудования от аварийного перегрева (измерение по отдельному каналу,  сигнализация с выходом на реле) (только для модификаций с Блоком НК ИНТЕГРАФ-3410-Х-ХХ1-Х- Х-M0)
  • Измерение 4 дополнительных аналоговых сигналов (контрольные точки), сигнализация/управление с выходами на реле (для модификаций с Блоком КТ ИНТЕГРАФ-3410-Х-Х4Х-Х- Х-M0). Большой выбор сигналов: температурные, унифицированные сигналы тока и напряжения,  сигналы пирометров, измерителей вакуума и влажности). Функции сигнализации конфигурируются
  • Контроль состояния 4 дополнительных дискретных сигналов с возможностью подачи сигналов на выход на реле (для модификаций с Блоком КТ ИНТЕГРАФ-3410-Х-Х4Х-Х- Х-M0). Могут использоваться для записи данных о состоянии оборудования, мехнизмов и т.п. Регистрация и архивирование этих сигналов.
  • Возможность управления процессом термообработки внешними кнопками (дублирование экранных кнопок)
  • Запись и архивирование  идентификаторов изделий (названий, номеров)
  • Архивирование на USB flash  накопитель («Флешку») всех зарегистрированных аналоговых и дискретных сигналов
  • Визуализация в виде графиков (трендов) и цифровых индикаторов на панели оператора
  • Групповое отображение  сигналов
  • Просмотр архивных данных в виде графиков (трендов)
  • Формирование, архивирование и просмотр журнала событий
  • Связь с верхним уровнем по интерфейсу RS- 485 и Ethernet
  • Поддержка протоколов FTP (сервер), VNC (сервер)
  • Возможность удаленного управления работой станции с ПК
  • Конфигурирование оборудования, входящего в ИВК ИНТЕГРАФ, с панели оператора

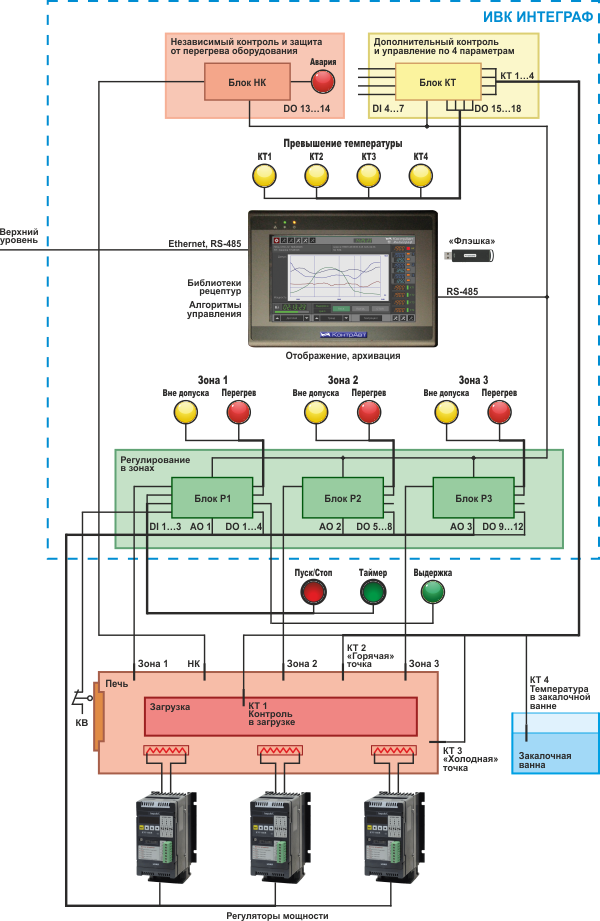

Структурная схема применения электронного (безбумажного) видеографического регистратора-контроллера ИНТЕГРАФ-3410

img.16113.skhema_integraf-3400_na_sajt_2



Состав видеографического регистратора-контроллера ИНТЕГРАФ-3410

Модификация

Блоки Р

(регулирование в зонах)

Регулятор МЕТАКОН-6305

Блок КТ

(дополнительный контроль и управление по 4 контрольным точкам (параметрам))

Модуль ввода-вывода
MDS AIO-4/4R

Блок НК

(независимый контроль и защита оборудования от перегрева)

Регулятор МЕТАКОН-1105

ИНТЕГРАФ-3410-Х-100-Х-Х-M0 1 0 0
ИНТЕГРАФ-3410-Х-200-Х-Х-M0 2 0 0
ИНТЕГРАФ-3410-Х-300-Х-Х-M0 3 0 0
ИНТЕГРАФ-3410-Х-140-Х-Х-M0 1 1 0
ИНТЕГРАФ-3410-Х-240-Х-Х-M0 2 1 0
ИНТЕГРАФ-3410-Х-340-Х-Х-M0 3 1 0
ИНТЕГРАФ-3410-Х-101-Х-Х-M0 1 0 1
ИНТЕГРАФ-3410-Х-201-Х-Х-M0 2 0 1
ИНТЕГРАФ-3410-Х-301-Х-Х-M0 3 0 1
ИНТЕГРАФ-3410-Х-141-Х-Х-M0 1 1 1
ИНТЕГРАФ-3410-Х-241-Х-Х-M0 2 1 1
ИНТЕГРАФ-3410-Х-341-Х-Х-M0 3 1 1



Модели доступные для заказа:

ИНТЕГРАФ-3410-10-200-0-B4-М0
ИНТЕГРАФ-3410-10-200-1-B4-М0
ИНТЕГРАФ-3410-10-201-0-B4-М0
ИНТЕГРАФ-3410-10-201-1-B4-М0
ИНТЕГРАФ-3410-10-240-0-B4-М0

ИНТЕГРАФ-3410-10-240-1-B4-М0
ИНТЕГРАФ-3410-10-241-0-B4-М0
ИНТЕГРАФ-3410-10-241-1-B4-М0
ИНТЕГРАФ-3410-10-300-0-B4-М0
ИНТЕГРАФ-3410-10-300-1-B4-М0
ИНТЕГРАФ-3410-10-301-0-B4-М0
ИНТЕГРАФ-3410-10-301-1-B4-М0

ИНТЕГРАФ-3410-10-340-0-B4-М0
ИНТЕГРАФ-3410-10-340-1-B4-М0
ИНТЕГРАФ-3410-10-341-0-B4-М0
ИНТЕГРАФ-3410-10-341-1-B4-М0
ИНТЕГРАФ-3410-07-241-0-B4-М0
ИНТЕГРАФ-3410-07-241-1-B4-М0
ИНТЕГРАФ-3410-07-300-0-B4-М0

ИНТЕГРАФ-3410-07-300-1-B4-М0
ИНТЕГРАФ-3410-07-301-0-B4-М0
ИНТЕГРАФ-3410-07-301-1-B4-М0
ИНТЕГРАФ-3410-07-340-0-B4-М0
ИНТЕГРАФ-3410-07-340-1-B4-М0

ИНТЕГРАФ-3410-07-341-0-B4-М0
ИНТЕГРАФ-3410-07-341-1-B4-М0
ИНТЕГРАФ-3410-10-100-0-B4-М0
ИНТЕГРАФ-3410-10-100-1-B4-М0
ИНТЕГРАФ-3410-10-101-0-B4-М0
ИНТЕГРАФ-3410-10-101-1-B4-М0
ИНТЕГРАФ-3410-10-140-0-B4-М0
ИНТЕГРАФ-3410-10-140-1-B4-М0
ИНТЕГРАФ-3410-07-100-0-B4-М0
ИНТЕГРАФ-3410-07-100-1-B4-М0
ИНТЕГРАФ-3410-07-101-0-B4-М0

ИНТЕГРАФ-3410-07-101-1-B4-М0
ИНТЕГРАФ-3410-07-140-0-B4-М0
ИНТЕГРАФ-3410-07-140-1-B4-М0
ИНТЕГРАФ-3410-07-141-0-B4-М0
ИНТЕГРАФ-3410-07-141-1-B4-М0
ИНТЕГРАФ-3410-07-200-0-B4-М0
ИНТЕГРАФ-3410-07-200-1-B4-М0

ИНТЕГРАФ-3410-07-201-0-B4-М0
ИНТЕГРАФ-3410-07-201-1-B4-М0
ИНТЕГРАФ-3410-07-240-0-B4-М0
ИНТЕГРАФ-3410-07-240-1-B4-М0
ИНТЕГРАФ-3410-10-141-0-B4-М0
ИНТЕГРАФ-3410-10-141-1-B4-М0



Документация:

Руководство по эксплуатации скачать...

Свидетельство на ИНТЕГРАФ скачать...
