Многофункциональный реверсивный счётчик импульсов ЭРКОН-615 предназначен для обработки двух потоков импульсов по двум входам и формирования результата счёта в соответствии с одной из пяти функций:
- Суммирование двух входов (Рисунок 1)
- Вычитание двух входов (Рисунок 2)
- Суммирование двух входов с инверсией (Рисунок 3)
- Суммирование по одному входу с управлением реверсом по другому входу (Рисунок 4)
- Обработка квадратурных сигналов по двум входам с автоматическим определением направления счёта (вращения) (Рисунок 5)
1. Функциональная схема реверсивного счётчика импульсов в режиме суммирования сигналов по двум входам
2. Функциональная схема реверсивного счётчика импульсов в режиме вычитания сигналов по двум входам
3. Функциональная схема реверсивного счётчика импульсов в режиме суммирования сигналов по двум входам с инверсией
4. Функциональная схема реверсивного счётчика импульсов в режиме суммирования по одному входу с управлением реверсом по другому входу
5. Функциональная схема реверсивного счётчика импульсов в режиме квадратурного счётчика сигналов по двум входам
Реверсивный счётчик импульсов ЭРКОН-615 одновременно выполняет функции трёх счётчиков:
- Текущего счётчика импульсов – подсчитывает число импульсов в заданных пределах по одной из 5 вышеуказанных функций
- Счётчика групп (партий) импульсов – подсчитывает число переполнений текущего счётчика импульсов
- Счётчика суммарного числа импульсов – подсчитывает общее число поступивших импульсов
По любым двум счётчикам реверсивный счётчик импульсов ЭРКОН-615 формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:
- Выше уставки
- Ниже уставки
- Попадание в интервал
- Попадание вне интервала
- Формирование импульса определенной длительности при достижении уставки
- Формирование импульса в течение времени прихода определенного числа импульсов
- Формирование импульсов при значениях, кратных уставке
- Смена состояния импульсов при значениях, кратных уставке
Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.
Реверсивные счётчики импульсов ЭРКОН-615 поддерживает протоколы MODBUS RTU и RNet, поэтому эти счётчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций реверсивного счётчика импульсов ЭРКОН-615 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счётчиков импульсов.
Функции реверсивного счётчика импульсов ЭРКОН-615
- Реверсивный подсчёт числа импульсов от внешних датчиков (герконов, валкодеров, концевых выключателей, энкодеров и т.п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал
- Ведение одновременно трёх видов подсчётов:
- Текущий – подсчёт импульсов в пределах установленных границ счёта (текущий счётчик импульсов)
- Общий – суммарное количество импульсов (общий счётчик импульсов)
- Число переполнений текущего счётчика (число групп или партий) (счётчик групп)
- 5 функций текущего счётчика импульсов:
- Функция сумматора по двум входам
- Функция разности по двум входам
- Функция сумматора по двум входам с инверсией
- Функция реверсивного счёта
- Функция квадратурного счёта
- Блокирование работы всех счётчиков внешним дискретным сигналом
- Деление частоты поступающих импульсов на заданное целое число
- Подсчёт моточасов – включённого времени счётчика импульсов
- Управление внешними устройствами в зависимости от результатов счёта любых двух из трех счётчиков (выбирается пользователем) при помощи встроенных реле
- Сброс результата счёта с передней панели счётчика импульсов, либо внешним дискретным сигналом (выбирается пользователем)
- Индикация результатов счёта всех трёх счётчиков импульсов на светодиодном дисплее с возможностью оперативного изменения режима индикации
- Индикация результата счёта в единицах физической величины
- Индикация состояния исполнительных механизмов (выходных реле)
Технические характеристики
| Диапазон значений счёта | -999…9999 |
| Максимальная частота счётных импульсов | 10 кГц |
| Минимальная длительность счётного импульса | 50 мкс |
| Входные сигналы | Сухой контакт NPN-транзистор с открытым коллектором Логический с инверсной логикой |
| Максимальный входной ток (вытекающий) для всех типов сигналов, не более | 10 мА |
| Характеристики выходных сигналов: | |
| Тип выхода, количество | Электромеханическое реле, 2 шт. |
| Тип контактов | 1 группа на переключение |
| Максимальные значения коммутируемого напряжения: | |
| Постоянное напряжение | 110 В |
| Переменное напряжение | 220 В (действующее значение) |
| Максимальные значения: | |
| При работе с активной нагрузкой | 5 А |
| При работе с индуктивной нагрузкой | 3 А |
| Интерфейс RS-485: | |
| Протокол | Modbus, RNet |
| Скорость | До 115200 бит/с |
| Число приборов в сети без повторителей | До 128 |
| Внутренний источник питания 24 В | 120 мА макс. до 35 °С 100 мА макс. до 50 °С |
| Гальваническая изоляция цепей питания/входов/выходов/RS-485 | 1500 В, 50 Гц |
| Допустимый диапазон напряжений питания | (85…265) В, 50 Гц |
| Условия эксплуатации | Температура: (0…50) °С Влажность: 80% при 35 °С |
| Габариты | (96 × 48 × 132) мм |
| Масса, не более | 300 г |
| Гарантия | 36 месяцев |

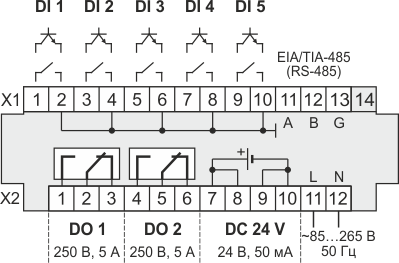

Схема подключения
Модели доступные для заказа:
ЭРКОН-615-220-Р-0
ЭРКОН-615-220-Р-1
